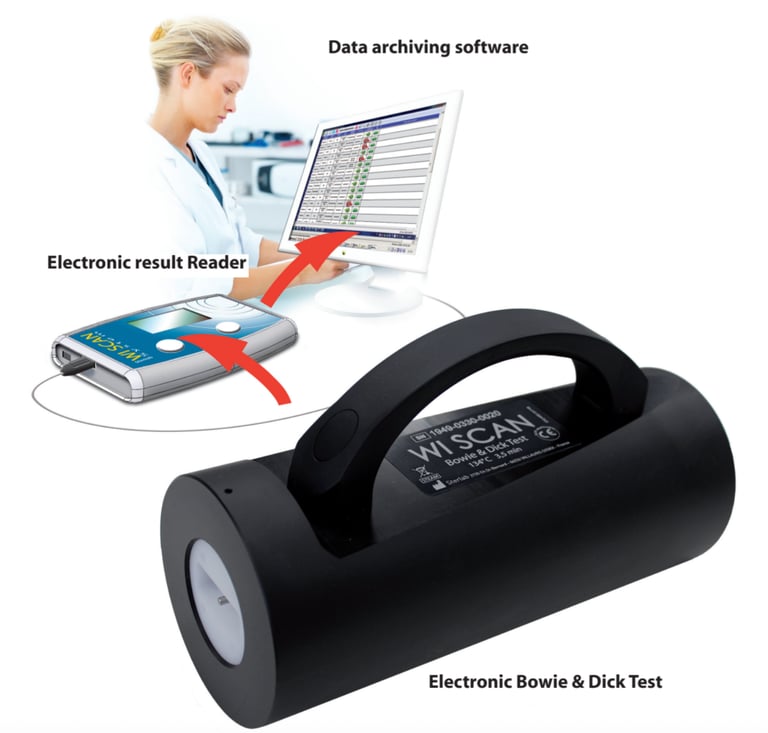

WISCAN Electronic Bowie & Dick Test

วิธีการทำงาน

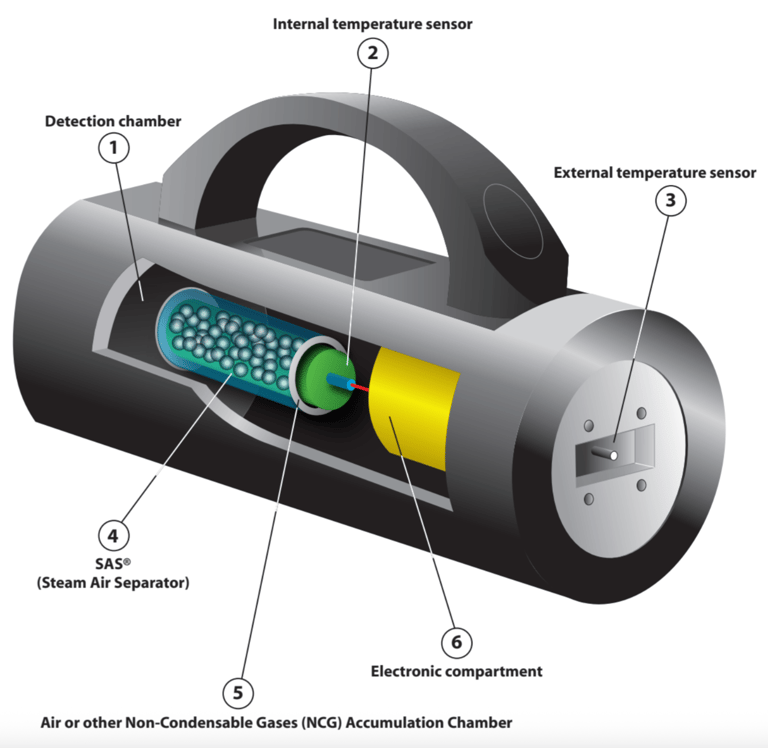

WI SCAN® Electronic Bowie & Dick Test ประกอบด้วยห้องตรวจจับทรงกระบอก (1) ปิดด้านหนึ่งและเซ็นเซอร์วัดอุณหภูมิ 2 ตัว โดยเซ็นเซอร์วัดอุณหภูมิภายในอยู่ที่ส่วนหลังของห้องตรวจจับ (2) และเซ็นเซอร์วัดอุณหภูมิภายนอก (3) อยู่บนพื้นผิว

ระหว่างการทำงานของวงจรการฆ่าเชื้อ หลังจากระบายอากาศออกแล้ว ส่วนผสมของไอน้ำและอากาศหรือก๊าซที่ไม่สามารถควบแน่น NCG (NCG: Non-Condensable Gases) จะเคลื่อนที่ผ่านห้อง SAS (Steam Air Separator)

ภายในห้อง SAS ไอน้ำจะควบแน่น และสัดส่วนของอากาศหรือ NCG จะเพิ่มขึ้นจนถึงระดับสูงสุดที่ส่วนหลังของห้อง

ด้วยคุณสมบัติที่ทันสมัยหลายประการช่วยให้ WI SCAN® Electronic Bowie & Dick บรรลุมาตรฐานสูงสุดในด้านการตรวจจับ ความแม่นยำ และความสามารถในการใช้งานซ้ำดังนี้

การจัดวางห้องตรวจจับในแนวนอน

ที่อุณหภูมิเดียวกัน ความหนาแน่นของอากาศหรือ NCG อื่นๆ จะสูงกว่าความหนาแน่นของไอน้ำอิ่มตัว

ห้องตรวจจับในแนวนอนช่วยให้ไอน้ำแทรกซึมและตรวจจับได้ง่ายขึ้น

คุณสมบัตินี้ช่วยควบคุมการแทรกซึมของไอน้ำในเครื่องฆ่าเชื้อทุกประเภทและทุกวงจรการฆ่าเชื้อ (ตามที่กำหนดโดย ISO 11140-4 และ ISO 11140-5):

• วงจรแบบความดันต่ำกว่าบรรยากาศ (sub-atmospheric cycle pulses)

• วงจรแบบความดันเท่าบรรยากาศ (trans-atmospheric cycle pulses)

• วงจรแบบความดันสูงกว่าบรรยากาศ (super-atmospheric cycle pulses)

การแยกอากาศหรือ NCG ออกจากไอน้ำผ่าน SAS® (Steam Air Separator)

ในห้องตรวจจับ อุปกรณ์ SAS® (4) ทำหน้าที่เหมือนโหลดพรุนที่ช่วยให้ไอน้ำควบแน่น ของเหลวที่ควบแน่นจะถูกกำจัดออกโดยแรงโน้มถ่วง ทำให้อากาศหรือ NCG อื่นๆ แทรกซึมไปยังส่วนหลังของห้องตรวจจับ (เซ็นเซอร์อุณหภูมิภายใน) การปรากฏตัวของอากาศหรือ NCG จะถูกขยาย ทำให้ความสามารถในการตรวจจับเพิ่มขึ้น

การรักษามวลอากาศหรือ NCG

SAS® ยังป้องกันการรวมตัวของอากาศหรือ NCG กับไอน้ำจนกว่าจะสิ้นสุดช่วงการฆ่าเชื้อที่ 134°C (5)

ดังนั้น การปรากฏตัวของอากาศหรือ NCG จะถูกขยาย ทำให้การวัดอุณหภูมิแม่นยำยิ่งขึ้น และผลลัพธ์มีความสามารถในการทำซ้ำได้ดีกว่าการทดสอบ Bowie & Dick ทั่วไป

อัลกอริทึมการระบายอากาศและการแทรกซึมของไอน้ำ

ในส่วนอิเล็กทรอนิกส์ (6) อัลกอริทึมที่พัฒนาโดย STERLAB จะวัดความแตกต่างของอุณหภูมิระหว่างโพรบสองตัว (ภายนอกและภายใน) ในช่วงต่างๆ ของวงจรการฆ่าเชื้อ Bowie & Dick อัลกอริทึมนี้ให้ผลลัพธ์ "ผ่าน (Pass) /ไม่ผ่าน (Fail)" และแสดง "ระยะปลอดภัย (Safety margin)"

คุณสมบัตินวัตกรรมที่สำคัญ

เครื่องมือวินิจฉัยเครื่องนึ่งฆ่าเชื้อ: ที่มีระยะปลอดภัย (Safety margin)

ในกรณีที่ผลลัพธ์เป็น "ผ่าน" และผ่านโหมด "ผู้ดูแลระบบ" สามารถเรียกดูข้อมูลระยะปลอดภัยได้

ระบบของ SAS® ที่มีความแม่นยำสูงจะช่วยกำหนดระยะปลอดภัยของเครื่องฆ่าเชื้อ:

• หากไม่พบอากาศหรือ NCG ระยะปลอดภัยจะอยู่ที่ 100%

• หากปริมาณอากาศหรือ NCG ถึงเกณฑ์ความล้มเหลวตาม ISO 11140-4 ระยะปลอดภัยจะไม่มีอยู่

ดังนั้น แต่ละผลลัพธ์ "ผ่าน" จะมาพร้อมกับระยะปลอดภัย ซึ่งอยู่ระหว่าง 5% ถึง 100% ช่วยให้ตรวจจับความผิดปกติของเครื่องฆ่าเชื้อได้ตั้งแต่เนิ่นๆ หรือยืนยันประสิทธิภาพที่เหมาะสมของเครื่อง

การใช้งานซ้ำได้อย่างต่อเนื่อง

WI SCAN® Electronic Bowie & Dick Test สามารถใช้งานซ้ำได้ 400 รอบหรือ 1,000 รอบ (ขึ้นอยู่กับรุ่น)

เมื่อใกล้ถึงขีดจำกัด ระบบจะแจ้งเตือนล่วงหน้าเกี่ยวกับจำนวนรอบการใช้งานที่เหลือ

นโยบายที่ไม่ใช้แล้วทิ้งนี้ช่วยลดต้นทุนต่างๆ (ค่าซื้อ ค่าจัดเก็บ ค่าขนส่ง ค่ากำจัด) สอดคล้องกับนโยบายที่เป็นมิตรกับสิ่งแวดล้อมของ STERLAB

วิธีการใช้งาน

1. เพื่อเปิดเครื่อง

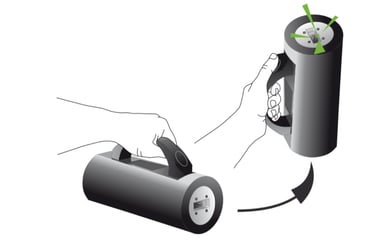

   ให้วางอุปกรณ์ในแนวตั้งโดยให้ด้านสีขาวอยู่ด้านบนเป็นเวลาไม่กี่วินาที LED สีเขียวที่กระพริบแสดงว่าอุปกรณ์เปิดใช้งานแล้วและพร้อมที่จะวางในห้องเครื่องฆ่าเชื้อ ต้องเริ่มรอบการทดสอบ Bowie & Dick ภายใน 10 นาทีหลังจากนั้น (หากหลังจาก 10 นาทีอุปกรณ์ไม่ตรวจจับไอน้ำ LED จะกระพริบสีแดงโดยอัตโนมัติ) อุปกรณ์จะกระพริบสีแดงเป็นเวลาประมาณ 10 นาที จากนั้นจะหยุดทำงาน (ไม่มีการกระพริบอีก) หากต้องการเปิดเครื่องอีกครั้ง ให้วางอุปกรณ์ในแนวตั้งอีกครั้งเป็นเวลาไม่กี่วินาทีจนกว่า LED สีเขียวจะกระพริบอีกครั้ง สามารถทำซ้ำขั้นตอนนี้ได้หลายครั้งหากจำเป็น

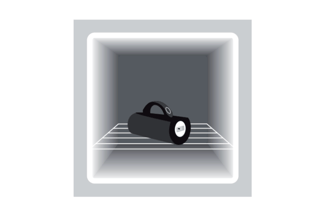

2. การวางตำแหน่ง

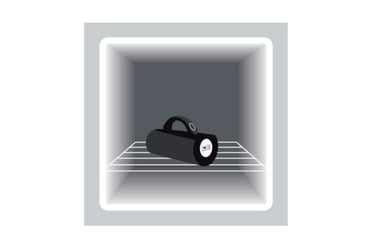

   ให้วาง Electronic Bowie & Dick Test ในแนวนอน โดยที่มือจับอยู่ด้านบน และวางไว้กลางห้องเครื่องฆ่าเชื้อเหมือนชุดทดสอบ Bowie & Dick ทั่วไป

3. การแสดงผล

   เมื่อสิ้นสุดวงจรการฆ่าเชื้อและเปิดเครื่องฆ่าเชื้อแล้ว LED ที่กระพริบจะแสดงผลลัพธ์โดยอัตโนมัติ

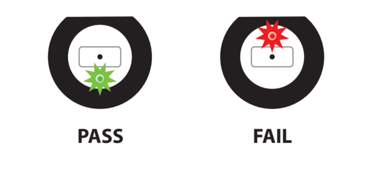

   LED สีเขียวกระพริบ แสดงผลลัพธ์ "ผ่าน" (Pass) และสามารถเริ่มรอบการฆ่าเชื้อแรกของวันได้

   LED สีแดงกระพริบ แสดงผลลัพธ์ "ไม่ผ่าน" (Fail)

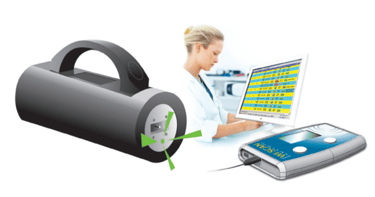

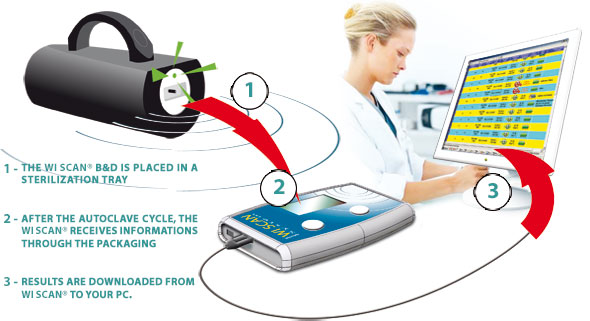

4. การส่งข้อมูล

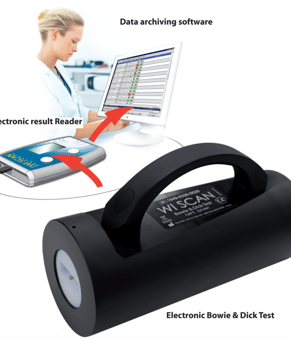

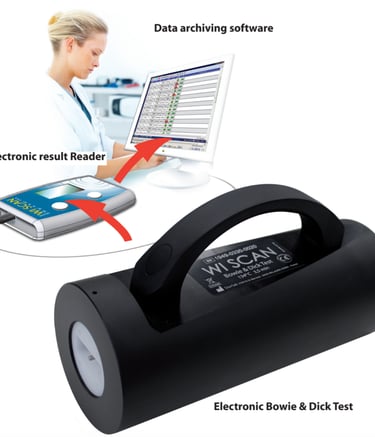

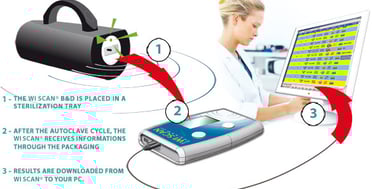

   หาก LED กระพริบเร็วขึ้น แสดงว่าการส่งข้อมูลแบบไร้สายไปยัง WI SCAN® Reader เริ่มทำงานแล้ว ให้เปิดเครื่อง Reader และปฏิบัติตามคำแนะนำ การส่งข้อมูลสามารถทำได้ในระยะไม่เกิน 8 เมตร อุปกรณ์ WI SCAN® Bowie & Dick จะปิดตัวเองโดยอัตโนมัติหลังการส่งข้อมูลเสร็จสิ้น โดย Reader จะเก็บข้อมูลไว้จนกว่าจะส่งไปยังคอมพิวเตอร์ Reader สามารถรับข้อมูลได้สูงสุด 10 ครั้ง

5. การจัดการข้อมูล

   ข้อมูลที่ส่งจะถูกเก็บไว้ในคอมพิวเตอร์ผ่านการเชื่อมต่อ USB เมื่อส่งข้อมูลเสร็จแล้ว ให้ปิด Reader

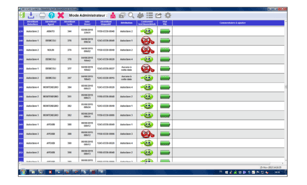

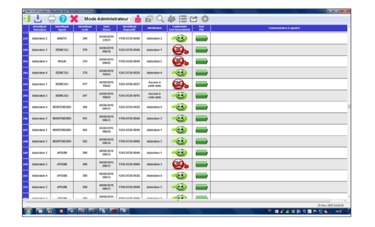

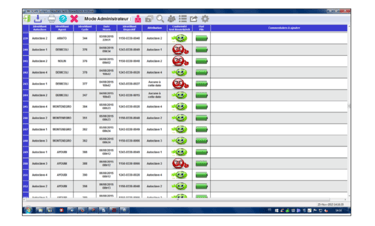

   ซอฟต์แวร์ที่ออกแบบมาให้ใช้งานง่ายเหมาะสำหรับทุกคนโดยไม่ต้องฝึกอบรมมาก่อน โหมด "ผู้ดูแลระบบ" (Administrator) ช่วยให้ผู้รับผิดชอบสามารถเข้าถึงและวิเคราะห์ข้อมูล ป้อนข้อมูล (ลงทะเบียนอุปกรณ์, ผู้ปฏิบัติงาน, เครื่องฆ่าเชื้อ ฯลฯ) ดูความแปรปรวนของกระบวนการ (ระยะปลอดภัย) และพิมพ์ข้อมูล เช่น กราฟหรือแผนภูมิต่าง ๆ

6. การอ่านผลลัพธ์

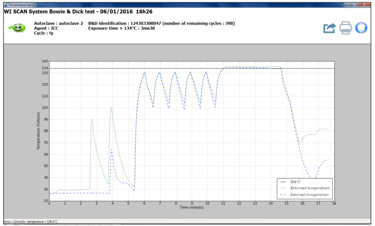

   ดับเบิลคลิกที่ไอคอนรูปยิ้มเพื่อดูกราฟผลลัพธ์บนหน้าจอ

การอ่านผลลัพธ์

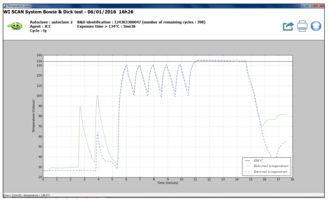

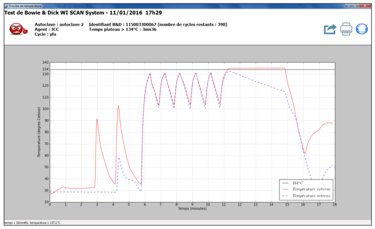

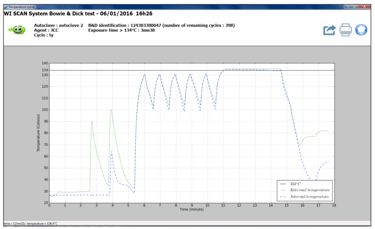

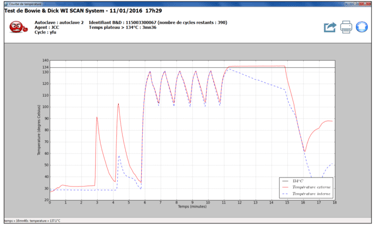

กราฟแสดงเส้นโค้งอุณหภูมิ 2 เส้น:

• เส้นโค้งสีเขียวหรือสีแดง (ขึ้นอยู่กับผลลัพธ์) สอดคล้องกับเซ็นเซอร์วัดอุณหภูมิภายนอก

• เส้นโค้งประสีน้ำเงิน สอดคล้องกับเซ็นเซอร์วัดอุณหภูมิภายใน

การวัดผลการทดสอบ Bowie & Dick คำนวณจากความแตกต่างของอุณหภูมิระหว่างภายนอกและภายใน

เพื่อกำหนดผลการทดสอบ WI SCAN® BD จะคำนวณความแตกต่างของอุณหภูมิระหว่างเส้นโค้งทั้งสองในช่วงเวลาที่อุณหภูมิคงที่ (ช่วงเวลาการฆ่าเชื้อ)

หากไอน้ำแทรกซึมได้ดี เส้นโค้งทั้งสองจะอยู่ใกล้กันหรือซ้อนทับกันในช่วงเวลาที่อุณหภูมิคงที่

• ผลลัพธ์จะเป็น "ผ่าน" (PASS) และเส้นโค้งของเซ็นเซอร์อุณหภูมิภายนอกจะเป็นสีเขียว

หากตรวจพบอากาศหรือ NCG ในห้อง SAS มากขึ้น ค่าของเซ็นเซอร์อุณหภูมิภายในจะลดลง ทำให้ช่องว่างระหว่างเส้นโค้งทั้งสอง (เซ็นเซอร์อุณหภูมิภายในและภายนอก) กว้างขึ้น

• ผลลัพธ์จะกลายเป็น "ไม่ผ่าน" (FAIL) เมื่อความแตกต่างของอุณหภูมินี้เกินเกณฑ์ที่เราคำนวณตามมาตรฐาน ISO 11140-4 หรือ ISO 11140-5

• เมื่อเกินเกณฑ์นี้ ผลการทดสอบจะเป็นลบ และเส้นโค้งของเซ็นเซอร์อุณหภูมิภายนอกจะแสดงเป็นสีแดง
